波狀擋邊輸送機結構組成及主要部件介紹
如果您正在尋找相關產品或有其他問題，可隨時撥打公司服務熱線，或點擊下方按鈕與我們?cè)诰€交流！
發表日期：2020-12-16
閱讀次數：
波狀擋邊帶式輸送機也可稱為大傾角帶式輸送機，該設備具有結構簡單、運行可靠、維修方便，且能夠?qū)崿F(xiàn)大傾角輸送、結構緊湊、占地少等特點。該設備憑借著這些獨特優勢廣泛應用于煤炭、化工、建材、冶金、電力、輕工、糧食、港口、船舶等多個行業。
一、設備結構及組成
圖1 設備結構及組成
1、卸料漏斗 2、頭架 3、頭部護罩 4、傳動滾筒 5、頭部清掃器 6、擋邊帶 7、頭部壓帶輪裝置 8、壓帶輪 9、擋帶輥 10、中間架 11、支腿 12、平行上托輥 13、尾部壓帶輪裝置 14、改向滾筒 15、復式下托輥 16、導料槽 17、空段清掃器 18、尾部滾筒 19、拉緊裝置 20、尾架 21、驅動裝置 22、逆止器
二、托輥結構及作用
根據工作狀況和物料輸送特性，在輸送帶的不同位置分別設有上平緩沖托輥、平行上托輥、復式下托輥、摩擦上平調心托輥、摩擦下調心托輥等不同托輥組，能夠保證輸送帶在各個位置均能穩定、可靠運行，不發生跑偏現象；并且在頭架處設置有防跑偏報警裝置、雙向拉繩開關等，起到雙重防護作用；
圖2 上平緩沖托輥

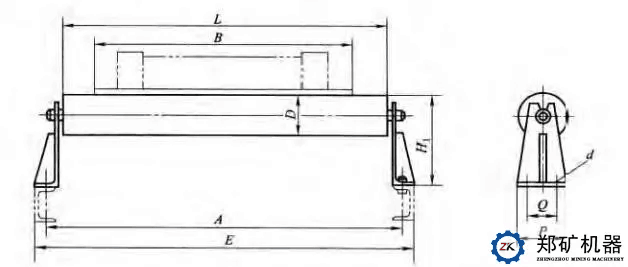

圖3 平行上托輥

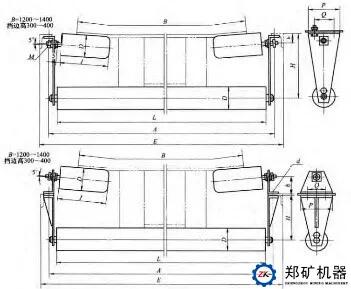

圖4 復式下托輥

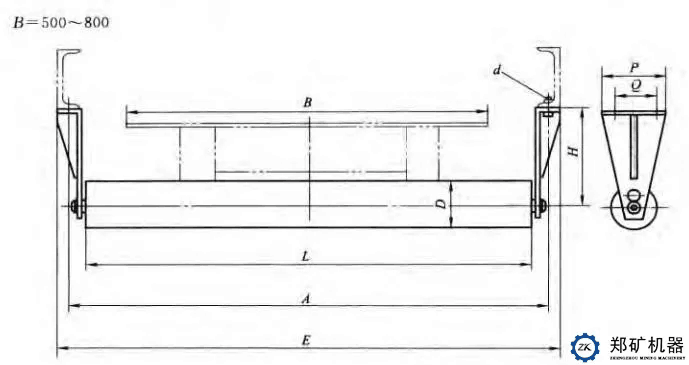

圖5 平行下托輥
三、輸送帶類型及應用場合
輸送帶為擋邊帶，擋邊帶由基帶、擋邊和隔板組成，基帶的外觀與普通輸送帶相同，但具有更大的橫向剛度。擋邊做成波狀是為了使輸送帶能繞過各滾筒凸、凹弧區段，以滿足輸送線路的要求。波紋的形狀可以是正弦波、方波、W形波等。在兩擋邊之間的基帶上，有按一定間距布置的隔板。隔板按其不同的斷面可分為T型、TS型、C型、TC型、TCS型。
1）T型、TS型適用于傾角β≤40°的場合；
2）C型適用于傾角β＞40°，且物料流動性較好的場合；
3）TC型、TCS型適用于β ＞ 40°，物料粘性和粒度較大的場合。
圖片

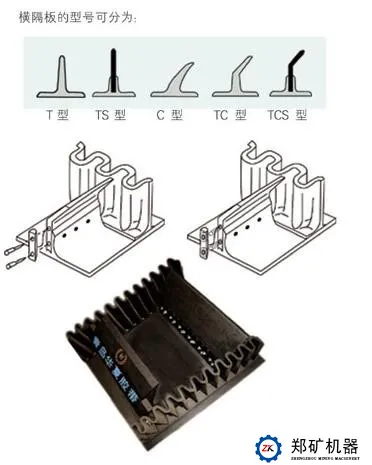

圖6 擋邊帶結構
四、清掃裝置
清掃器用于清掃輸送帶上的黏附物料，主要有頭部清掃器和尾部清掃器兩種。
1）振動清掃器安裝在頭架上，靠近卸料滾筒處；
2）空段清掃器安裝在尾部滾筒前的上下分支上，清掃輸送帶非工作面；
圖7 振動清掃器

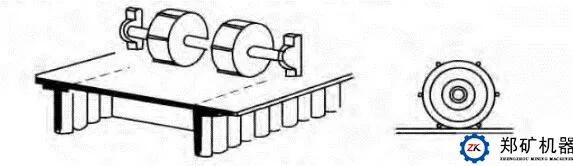

圖8 改向壓輪清掃器 圖9 膠帶空邊清掃器
波狀擋邊輸送機具有通用帶式輸送機的高可靠度，同時沒有埋刮板輸送機經常出現的卡鏈、飄鏈、斷鏈現象和斗式提升機經常發生的打滑、掉斗現象。同時，輸送帶具有波紋擋邊，裝載端面大，在相同傾角時，比通用帶式輸送機的輸送能力有顯著提高；運行時物料摩擦小，能耗低，總裝機功率相比同輸送量的其它輸送設備顯著降低；采用了波狀擋邊輸送帶和改向輪及改向輥等過渡裝置，能夠在同一垂直面內多次彎曲輸送，可以實現更為復雜的布置型式。
以上就是波狀擋邊輸送機結構組成及主要部件介紹，想要了解更多設備信息歡迎咨詢鄭礦機器客服人員。鄭礦機器是一家專業礦山機械設備生產廠家，有豐富的技術積累和項目經驗，誠邀各位到我廠實地參觀考察！
